广东福鑫无水地暖(氟循环)控制器触摸面板说明书
发布时间:2017-10-26点击数:2758
一、概述
本控制器面板适用于家用地暖(氟循环)机。操作面板采用电容式感应触摸按键，具有操作灵敏度高，抗干扰能力强，无限次操作，外型美观，防尘防水等优点。
二、操作说明

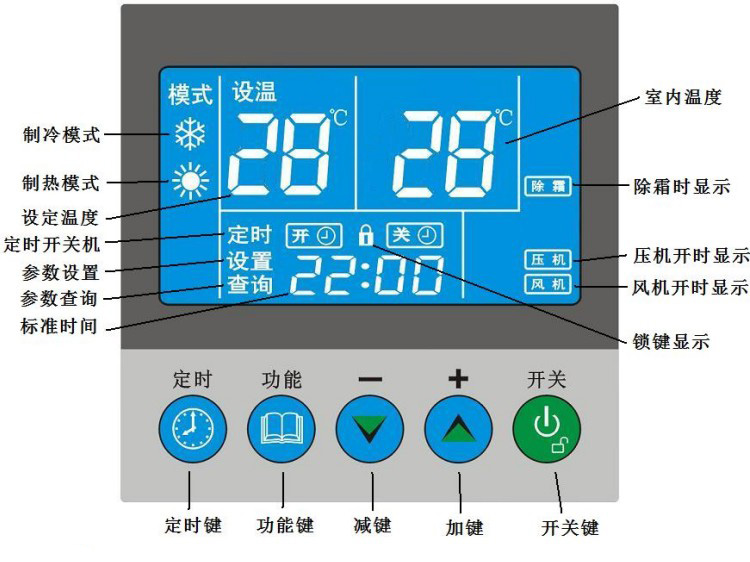

1，控制面板图
2，操作
操作面板上电，蜂鸣器长鸣一声，显示器显示，背光微亮，此时触摸按键被锁定，触摸任何按键均无效。
2．1按键解锁：用手指触摸“开关”键且超过约3秒钟，当听到“嘟”声后移开手指，此时背光高亮，按键被解锁,没有锁键符号(当约60秒钟无按键操作，按键会自动被锁定,显示锁键符号)。
2．2开/关机：用手指触摸“开关”键，如果面板在开机状态则会关机，如果面板在关机状态则会开机。
2．3温度设定：用手指触摸“▲”键，”设温”符号开始闪烁并显示设定温度，再用手指触摸“▲”键，则设定温度增加。用手指触摸“▼”键，”设温”符号开始闪烁,并显示设定温度，再用手指触摸“▼”键，则设定温度减小。温度设置范围：10度—35度。

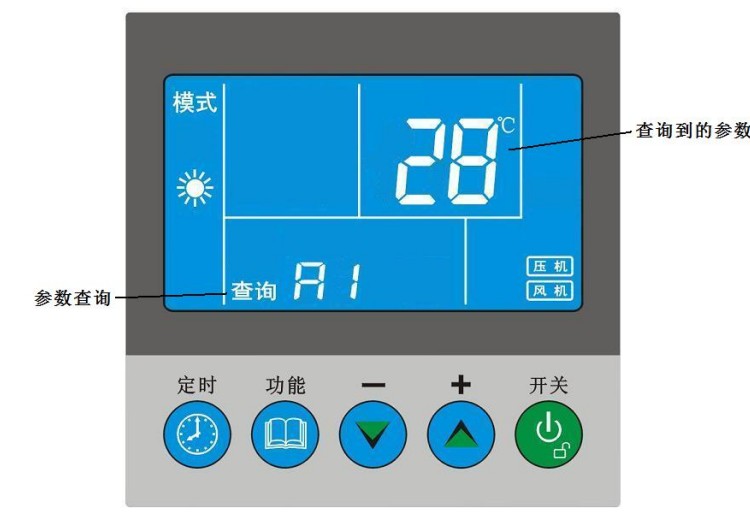

2．4参数查询：用手指触摸“功能”键，进入查询方式，再用手指触摸“功能”键，查询代码可由A1增加到A2—A9，Er；再用手指触摸“功能”键则退出查询方式。
其中：
A1—盘管温度
A2—回气温度
A3—排气温度
A4—环境温度
A5—00
A6—00
A7—00
A8—00
A9—膨胀阀开度
Er—故障代码

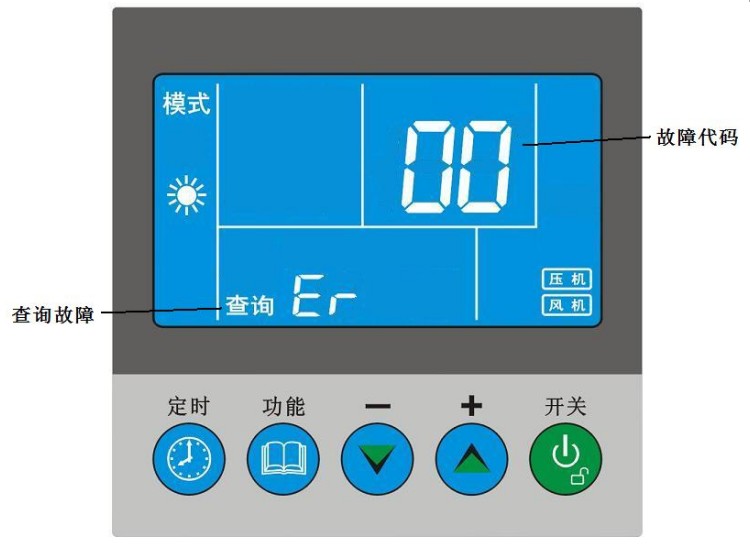

2．5故障代码：
05—高压
06—低压
09—通信
11—限时
15—室内温度传感器坏(由原水箱传感器改，或面板环温传感器)
16—盘管传感器坏
18—排气传感器坏
21—环温传感器坏
29—回气传感器坏

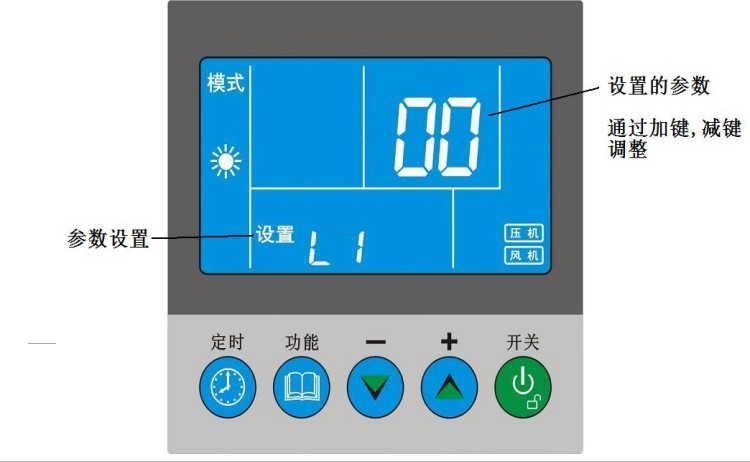

2．6参数设置：用手指触摸“功能”键且超过约3秒钟，当听到“嘟”声后移开手指,进入参数设置方式.
参数设置好后，用手指触摸“功能”键，则进入到下一个参数的设置，直到所有参数设置完后退出设置方式。
其中：
L1—室内环境温度正补偿（0—15度 初始值：0度）
L2—压机重起温度偏差（1—3度 初始值：1度）
L3—室内环境温度负补偿（0—15度 初始值：0度）
h0—化霜进入温度[环境温度<=0时]（-2— -25度 初始值：-12度）
h1—化霜周期（20—99分钟 初始值：50分钟）
h2—化霜进入温度[环境温度>0时]（0— -15度 初始值：-5度）
h3—化霜时间（5—20分钟 初始值：8分钟）
h4—化霜退出温度（1—40度 初始值：10度）
P1—电子膨胀阀调节周期（20—180秒 初始值：60秒）
P2—过热度（-8—15初始值：0）
P3—允许的排气温度（70—135度 初始值：92度）
P4—四通阀化霜时电子膨胀阀的开度（6—55度 初始值：32度）
P5—膨胀阀最小开度（6—30度 初始值：15度）
P6—过热度补偿（0—12 初始值：4）

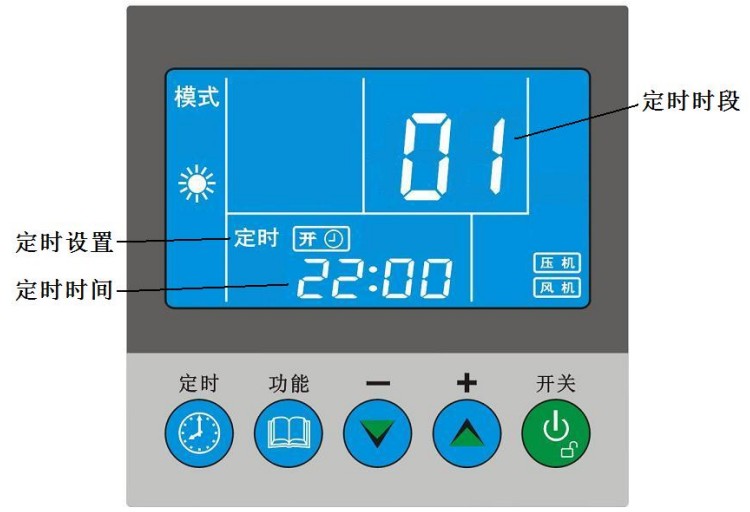

2．7定时时间设置：用手指触摸“定时”键,进入定时设置方式.
首先调整的是第一段定时的定时开机“时”，再用手指触摸“定时”键，则调整第一段定时的定时开机“分”，再用手指触摸“定时”键，则调整第一段定时的定时关机“时”，再用手指触摸“定时”键，则调整第一段定时的定时关机“分”，再用手指触摸“定时”键，则进入到第二段定时的定时开机“时”设置……，直到所有定时时间设置完后退出设置方式。
当所有定时时间设置完后退出设置方式后，显示定时开关机图标，
定时时段：
01—开/关机定时
02—开/关机定时
2．7．1定时的取消：用手指触摸“定时”键且超过约3秒钟，当听到“嘟”声后移开手指，则会取消定时。
2．8时钟设置：在没有定时的情况下，用手指触摸“定时”键且超过约8秒钟，当听到“嘟”声后移开手指，进入时钟设置方式.
首先调整的是时钟的“时”，再用手指触摸“定时”键，则调整时钟的“分”，再用手指触摸“定时”键，则设置完成并退出设置方式。
2．9限时密码设置：用手指触摸“功能”键且超过约3秒钟，当听到“嘟”声后移开手指，此时进入到参数设置方式，再用手指触摸“功能”键且超过约8秒钟，当听到“嘟”声后移开手指，进入限时密码设置方式.
首先调整的是C1，再用手指触摸“功能”键，则调整C2…，
密码设定：①本密码设定共五组数字，由Ｃ１，Ｃ２，Ｃ３，Ｃ４，Ｃ５组成，其中C1，C2，C3，C4为0 ~ 99可调，C5为０～１５可调，前四组为密码，第五组为系统限时月数（注：当Ｃ５＝０时取消限时功能，当Ｃ５＝１～１５时系统就在设定了Ｃ５后的１～１５个月后关机，包括停机不用的时间，显示故障代码11Ｅ）。
②设定：如果设定的密码Ｃ１～Ｃ４与上次设定不同则系统退出密码设定，如果与上次完全相同，则进入新密码设定和限时，重新显示Ｃ１～Ｃ４，如果不设定新密码还用原来旧的密码则只要连续触摸“功能”键，直到显示Ｃ５参数，当Ｃ５设定好后，再用手指触摸“功能”键，则密码设置完成并退出设置方式。
注:出厂时 c1，c2，c3，c4都为1。
2．10强制化霜：当系统开机且压机启动后，用手指触摸“▼”键且超过约8秒钟，当听到“嘟”声后移开手指，则系统进入化霜，当盘管温度到或化霜时间到退出化霜。
2．11制冷功能：当系统开机后，用手指触摸“+”键且超过约8秒钟，当听到“嘟”声后移开手指，则进入制冷功能，此时设定温度从10—35度可调。在制冷功能时，用手指触摸“+”键且超过约8秒钟，当听到“嘟”声后移开手指，则又进入制热功能。
